What is a conical twin screw barrel?

It is a tapered twin-bore extrusion component in which two conical screws rotate inside a matching conical barrel. The taper compresses and plasticizes material over a short length, making the conical screw barrel ideal for PVC pipe, profile, sheet and WPC extrusion.

What materials is it best used for?

Rigid PVC (pipe, profile, board and sheet), wood-plastic composite, PE-based profiles and resin tile, plus PVC pelletizing. It handles low-bulk-density dry-blend powders especially well thanks to its large feed-end intake.

How is it different from a parallel twin screw barrel?

A conical barrel tapers and builds high compression with gentle shear, suiting direct PVC/WPC extrusion. A parallel twin screw barrel keeps a constant diameter and higher shear, which suits compounding, masterbatch and very high-filler formulations.

What is the typical clearance between screw and barrel?

Clearance is the small gap between the flight tip and the bore wall. It is set tight and accurate on a new part; as it opens up from wear, output and pressure drop. Measuring it periodically is the clearest way to track barrel wear.

How do I install a conical twin screw barrel?

Power down and lock out, clean the mating faces, mount and align so the screws turn freely, wire each heater zone and thermocouple correctly, then bring the barrel up to temperature slowly and soak it before starting the screws.

What causes wear in conical twin screw barrels?

Mainly abrasive fillers such as calcium carbonate, wood fiber and glass, made worse by corrosion from PVC processing, poor maintenance and under-specified hardness. A deeper bimetallic or tungsten-carbide layer resists all three far better.

How often should the barrel be inspected or replaced?

Do visual and purge checks monthly and measure clearance quarterly. Replacement timing depends on filler load and run hours — track the wear trend rather than waiting for a failure, and rebuild or replace once clearance moves past spec.

How do I choose the right size for my extrusion line?

Match the diameter ratio and length to your extruder model and target output, then pick a surface treatment based on how abrasive your formulation is. Send a drawing or a sample with key dimensions so the barrel is an exact fit, not an approximation.

Barrel Screw Conical Twin: Torolàlana feno amin'ny fanondroana, fampiharana & fifantenana

2026-08-05 0 Mametraha hafatra ho ahy

Amin'nyEkipa Teknika Nanhaiya— Screw & Barrel Engineering, Zhoushan · Nojerena ho an'ny fahamarinan'ny orinasa · ~10 min vakina

Valiny haingana

Ny barika visy kambana conical dia singa extrusion kambana miendrika kambana izay mihodina ao anatin'ny barika kônika mifanitsy. Ny géométrie tapered dia manome sakafo matanjaka sy fanerena avo amin'ny halavany fohy, ka izany no mahatonga nyvisy sy barika kambana conicalno safidy mahazatra ho an'ny PVC sodina, profil, ravin-taratasy ary WPC extrusion.

Raha mihazakazaka PVC na hazo-plastika tsipika, nybarika visy kambana conicaldia iray amin'ireo ampahany izay tena manapa-kevitra mivantana ny vokatrao, ny kalitaon'ny fandrendrehana ary ny fandaniana. Safidio ny habe diso, ny fitaovana na ny fivoahana ary mandoa izany amin'ny akanjo, ny fako ary ny fotoana fialan-tsasatra ianao. Ity toro-lalana ity dia mirakitra ny fomba fiasan'ny barika visy conical, ny famaritana manan-danja rehefa mividy, ny maha-samihafa azy amin'nybarika visy roa parallèle, ary ny fomba hifidianana, fametrahana ary fikojakojana ny iray — nosoratana avy amin'ny fomba fijerin'ny orinasa iray izay manamboatra ireo kojakoja ireo isan'andro.

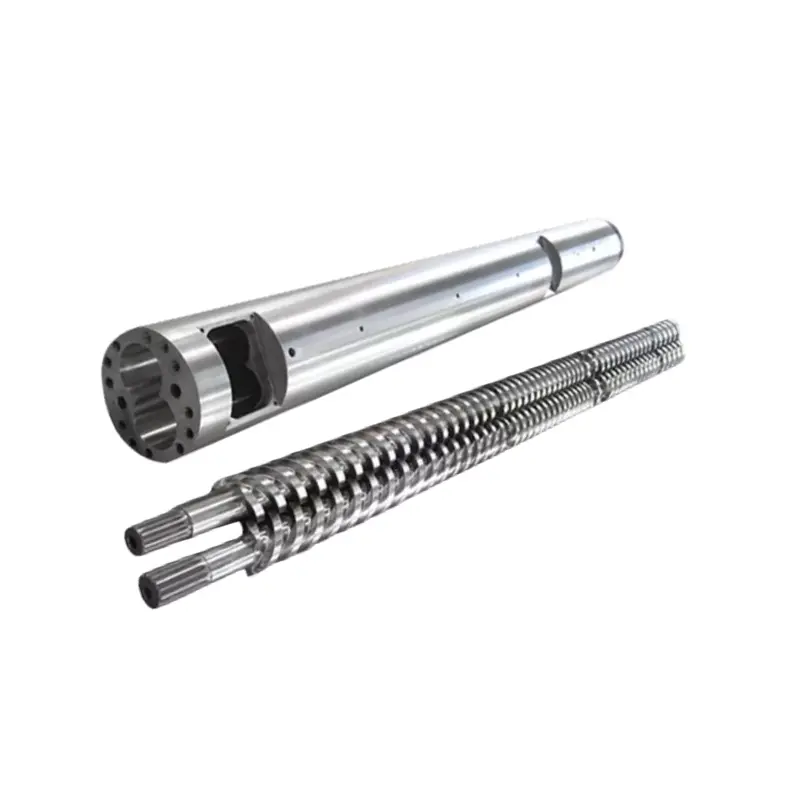

Conical twin screw barrel manufactured by Nanhaiya — Visy kambana kambana sy barika - ny borosy mipetaka dia manome famatrarana fohy fohy ho an'ny PVC mora saro-pady.

Ahoana ny fiasan'ny barika visy kambana conical

Ao amin'ny aconical kambana visy extruder, Visy roa mifanila amin'ny zoro kely, malalaka amin'ny faran'ny sakafo ary tery amin'ny faran'ny die. Ny barika dia manana taper mba hifanaraka. Rehefa mifindra avy amin'ny faritra famahanana savaivony lehibe mankany amin'ny faritra fandrefesana kely savaivony ny akora, dia manindry sy mametaka azy ny habetsaky ny mihena, raha mampita sy mifangaro ny sidina intermeshing. Satria ny visy roa mifanipaka sy mifanelanelana tanteraka, ny visy sy barika kambana conical dia miasa saika toy ny paompy fifindran-toerana tsara - vokatra tsy miovaova amin'ny hety ambany sy malefaka, izay miaro ny polymère mora saro-pady toy ny PVC.

Mizara telo ny dingana:

Famahanana & fampitana- Ny savaivony lehibe amin'ny faran'ny famahanana dia manome boky be dia be, ka ny vovony mifangaro sy ny akora matevina ambany (toy ny PVC dry-blend) dia sintonina tsy misy tetezana.
Compression & plasticizing- Ny taper dia mampihena ny habetsaky ny fantsona amin'ny halavany, mametaka ny akora, mamoaka rivotra ary manalefaka azy amin'ny alàlan'ny hafanana sy ny asa mekanika.
Metering & discharge- Ny faritra fandrefesana tery dia manorina tsindrim-peo tsy miovaova ary manosika ny levona mitovitovy amin'ny fanamiana amin'ny alàlan'ny die amin'ny tahan'ny voafehy.

Ny barika dia manao mihoatra noho ny fametrahana ny visy. Izy io dia mitondra ny faritra mafana sy mangatsiaka izay mitazona ny dingana tsirairay amin'ny mari-pana mety. Ny barika Nanhaiya dia mampiasa endrika fanamafisam-peo sy fampangatsiahana faritra maro - matetika faritra famahanana, fanerena ary homogenization - miaraka amin'ny fivoahana banga azo atao mba hisintonana ny hamandoana sy ny volatile avy amin'ny levona, izay zava-dehibe amin'ny fitambarana feno sy hygroscopic.

Famaritana fototra tokony hojerena alohan'ny hividiananao

Ny barika conical roa dia mety hitovy endrika ary samy hafa tanteraka. Ireo no famaritana izay manapa-kevitra ny mety, ny vokatra ary ny fiainana - ny isa tokony hohamafisinao amin'ny teny rehetra.

Item spec	Inona no dikan'izany	Nahoana no zava-dehibe izany
Savaivony ratio	Ny savaivony faran'ny famahanana / fiafarana, oh. 45/90, 50/105, 55/110, 65/132, 80/156, 92/188 mm	Mametraka ny kilasin'ny milina sy ny tarika famoahana - tsy maintsy mifanandrify tsara amin'ny modely extruder anao
L/D ratio	Ny halavan'ny fanodinana mahomby vs ny savaivony	Ny halavany mahomby kokoa = fotoana ipetrahana bebe kokoa ho an'ny fusion feno sy ny degassing
Naoty fitaovana	38CrMoAlA nitrided vy, W6Mo5Cr4V2, HIP vovoka vy, na bimetallic	Mandeha mivantana ny ain'ny akanjo sy ny fanoherana ny harafesina amin'ny fitambarana feno/PVC
Fitsaboana sy hamafin'ny surface	Nitriding, chrome plating, bimetallic firaka na tungstène-carbide spray	Nanhaiya dia manipy sosona firaka ampiana tungstène mba hahatongavana62 HRCao anaty barika vs 58 HRC mahazatra
Halavan'ny sosona Alloy	Ny hatevin'ny sosona anatiny mahatohitra	Ny sosona bimetallic an'i Nanhaiya dia 2,5–3 mm — ny sosona lalina kokoa dia midika ho varavarankely serivisy azo ampiasaina lava kokoa
Famoahana visy / barika	Ny elanelana eo amin'ny tendron'ny sidina sy ny rindrin'ny bore	Be loatra = fahaverezan'ny tsindry ary ambany ny vokatra; ny elanelana tery sy marina dia mitazona ny fahombiazana ho ambony
Fandeferana / mahitsy	Masinina mazava tsara ny ampahany vita	Nanhaiya dia mitazona barika kambana conical hatramin'ny ± 0,0005 mm mba mifanaraka tsara sy azo averina
Fahafahana mivoaka (kg/h)	Naoty naoty ho an'ny habeny	Ny laharan'ny mpividy tsipika ambany - ampifandraiso amin'ny hafainganam-pandehanao sy ny vokatrao

Fanamarihana indostrialy ankapobeny:Ny fanondroana habe kesika toy ny 45/90 na 65/132 (diameva fahana/maty amin'ny mm) dia mahazatra amin'ny milina kesika karazana SJZ, ka ny barika voatondro amin'io fomba io dia azo ampifandraisina amin'ny extruder efa misy. Hamarino foana ny sary na santionany alohan'ny hanafatra. Hitanao ny habe manara-penitra ao aminaybarika visy kambana conicalpejy.

Barrel visy conical vs parallèle

Ny fanontaniana matetika apetraky ny mpividy dia ny hoe mila conical na abarika visy roa parallèle. Samy kambana roa, samy intermesh - fa ny geometrika mifanaraka amin'ny asa samihafa. Raha fintinina: conical dia miavaka amin'ny PVC / WPC extrusion mivantana ny sodina, profil sy ny birao; parallel dia matanjaka kokoa amin'ny fampifangaroana, masterbatch ary famenoana feno feno.

Factor	Barrel visy kambana conical	Barrel visy roa parallèle
Fitondran-tena sakafo	Fanokafana fahana lehibe - sotroina tsara kokoa ho an'ny vovobony ambany	Famahanana fanamiana bebe kokoa ho an'ny famahanana sy ny fahana pellet
famatrarana	Famandrihan-toerana avo naorina ao amin'ny géométrie tapered	Famoretana tsy tapaka kokoa amin'ny savaivony raikitra
Hafanana / hetezana	Mora kokoa, voafehy ny fanodinana - tsara ho an'ny PVC mora tezitra	Hetezana avo kokoa - tsara kokoa ho an'ny fampifangaroana sy fanaparitahana
Fampiasana mahazatra	PVC fantsona, profil, taratasy, WPC, resin taila	Masterbatch, fampifangaroana, avo-CaCO₃ ary asa feno vera
fikarakarana	Mila fanaraha-maso akaiky eo amin'ny taper ny fitafy sy ny fanadiovana	Matetika mora kokoa ny manara-penitra geometrika sy ny fanoloana singa

Fitsipika mahasoa: raha ny vokatrao faranyMAHAVONONANy extrudate (sodina na solaitrabe avy hatrany amin'ny maty), ny barika visy kambana conical dia matetika no fitaovana mety. Raha manao pellets ianao na manaparitaka fonosana fanampim-panampiana mitaky, dia jereo ny barika visy kambana mifanitsy - indrindra ny karazana fanodinkodinana ho an'ny entana karbôna avo be. Tsy azonao antoka hoe iza no mifanaraka amin'ny tsipikao? NYvisy tokana, ny faritra kesika sy mifanila dia aseho amin'nypejy vokatra.

Fampiharana mahazatra

Satria manambatra ny sakafo matanjaka, ny famatrarana avo ary ny fanetezana malefaka, ny visy sy barika kambana conical dia ny fiasan'ny PVC henjana sy ny plastika hazo. Manatanteraka tsara indrindra ho an'ny:

fantsona PVC- famatsiana rano, tatatra ary fantsona fantsona avy amin'ny PVC mifangaro maina.
PVC profil- ny varavarankely sy ny varavarana profil, sisiny fehy sy trim.
PVC board sy taratasy- solaitrabe foam, takelaka misy marbra ary solaitrabe maimaim-poana (jereo nyPVC board conical kambana visy barika).
WPC (fitaovana hazo-plastika)- decking, takelaka rindrina ary profil avy amin'ny fitambarana feno fibre hazo.
Ny vokatra vita amin'ny PE sy resin-tile- ao anatin'izany ny tafo tafo vita amin'ny corrugated resin sy ny mombamomba ny PE feno.
PVC pelletizing- mamadika PVC fangaro maina ho granules ho ampiasaina any ambany.

PVC board conical twin screw barrel for foam and marble sheet extrusion — Conical kambana visy barika namboarina ho an'ny PVC board sy foam-sheet extrusion.

Ahoana no mifidy ny tsara conical kambana visy barika

Ny fifantenana dia midina amin'ny fanontaniana telo: inona no fitaovana entinao, inona no vokatra ilainao, ary manao ahoana ny fandrafetana anao? Ampiasao ny matrix etsy ambany ho toy ny teboka fanombohana, ary hamafiso ny habeny marina amin'ny milinanao.

Ny fitaovanao / ilainao	Soso-kevitra ny fanamboarana	Surface/fitaovana safidy
Sodina PVC henjana sy profil	Geometry conical mahazatra habe amin'ny extruder anao (oh: 55/110, 65/132)	Nitrided 38CrMoAlA ho an'ny PVC madio sy ambany
PVC + avo CaCO₃ famenoana	Conical miaraka amin'ny faritra fitafy nohamafisina, na miakatra mankany amin'ny fihodinana mifanitsy	Bimetallic / tungstène-carbide sosona (62 HRC) ho an'ny abrasion
WPC / fibre hazo	Conical miaraka amin'ny fivoahana matanjaka sy fiarovana amin'ny akanjo	Bimetallic — fibre hazo + famenoana dia tena mangidy
PVC foam board / taratasy	Conical natao ho an'ny mari-pana mitsonika voafehy sy fanerena marin-toerana	Nitrided na bimetallic miankina amin'ny haavon'ny filler
Output avo lenta amin'ny dian-tongotra mitovy	Savaivony lehibe kokoa sy/na lavany mahomby kokoa	Ampifanaraho ny hamafin'ny ora fiasana sy ny enta-mavesatra

Na inona na inona valiny, ny dingana tokana lehibe indrindra dia ny mampifanaraka ny barika amin'ny milina misy anao. Ny ampahany amin'ny conical dia mahazatra amin'ny extruder idirany, ka ny sary iray - na santionany misy ny refy lehibe (diameva fahana/maty, halavirana afovoany, halavany manontolo ary antsipirihan'ny flange) - dia mamela antsika hitanisana fanoloana mety tsara fa tsy ampahany "akaiky". Raha mila ny tsipika manontolo ianao fa tsy ny singa, dia manamboatra ihany koa izahaymilina extruder feno.

Fametrahana sy wiring fototra

Ny barika mazava tsara dia tsy mahavita afa-tsy raha napetraka efajoro, madio ary mafana tsara. Ny dingana etsy ambany dia topimaso ankapobeny - araho foana ny torolàlana momba ny mpanamboatra milina sy ny fomba fanakatonana.

Atsaharo ny jiro ary hidio.Atokana ny fiara sy ny fanafanana rehetra alohan'ny hanesorana ny barika taloha. Hamafiso ny angovo aotra alohan'ny hanombohanao.
Diovy ny tarehy mivady.Esory ny sealant taloha, ny karbaona ary ny burrs amin'ny flanges ary tadiavo ny tavany mba tsy hikorontana ny seza barika vaovao.
Atsipazo ary ampifanaraho.Ampifandraiso amin'ny trano fidiovana ny barika conical, jereo ny concentricité ary ny visy dia mihodina malalaka amin'ny tanana alohan'ny hampiharana ny herinaratra.
Ampidiro ny faritra heater.Ampifandraiso indray ny fantson'ny bandy sy ny fampangatsiahana isaky ny faritra (feed → compression → metering), ary ampifandraiso amin'ny fantsona fanaraha-maso marina ny thermocouple tsirairay mba tsy hisy faritra mifamatotra.
Mametraha mombamomba ny soak.Ampiakaro tsikelikely amin'ny mari-pana ny barika ary avelao hilentika ny vy ary hiempo hifanaraka alohan'ny hanombohanao ny visy - manomboka amin'ny hatsiaka ny loza ateraky ny torque.

Heater-faritra tendrony:Tazony ho mangatsiatsiaka indrindra ny faritra famahanana ary ampiakaro ny mari-pana mankany amin'ny maty. Ny faritra tsy mitongilana na diso sarintany dia iray amin'ireo antony mahazatra indrindra amin'ny fisondrotan'ny tsipika mainty - mendrika hojerena indroa aorian'ny fiovan'ny barika.

Famahana olana sy fitafy

Ny ankamaroan'ny olana amin'ny barika conical dia manambara ny tenany ho vokatra tsy miovaova, hafanana be loatra na vokatra simba. Ampiasao ity tabilao ity mba hifindra haingana avy amin'ny soritr'aretina mankany amin'ny mety hahatonga ny fanamboarana.

Symptom	Mety ho antony	manamboatra
Miovaova/miakatra ny vokatra	Ny tsy fitovian'ny famahanana, ny sidina tonta, na ny fiakaran'ny maripana	Hamarino ny sakafo, hamarino ny mari-pana amin'ny faritra, refesina ny fivoahan'ny visy/barrel
Mihoatra ny hafanana	Ny tsy fifandanjan'ny heater, ny fikorontanana tafahoatra, na ny fampangatsiahana voasakana	Jereo ny faritra tsirairay sy ny faritra mangatsiaka; sarintany thermocouples indray
Mahantra plastika	Diso ny fametrahana ny visy na ny borosy efa tonta	Hamarino ny configuration; jereo ny fivoahana lehibe amin'ny fitafy
Tsipika mainty / tsipika	Peti-paty mitazona fitaovana simba, na bore misy score	Diovy sy diovina tsara; jereo ny borosy sy ny visy surface
Fitafiana tafahoatra / haingana	Famenoana abrasive, fikojakojana ratsy, na hamafin'ny tsy voafaritra	Havaozina amin'ny barika bimetallic / tungstène-carbide; henjana ny fikarakarana

Ara-dalàna ny fitafy - ny hahatonga azy ho miadana sy azo vinavinaina. Ny famenoana abrasive (CaCO₃, fibre hazo, vera) dia manafika ny borosy sy manidina haingana indrindra, ka izany indrindra no mahatonga ny sosona anatiny lalina kokoa sy mafy kokoa. Ny 62 HRC ampiana tungstène dia maharitra ela kokoa amin'ireo fitambarana ireo noho ny mahazatra 58 HRC, izay manitatra ny elanelana eo anelanelan'ny fanamboarana.

Lisitra fikojakojana

Ny fisavana fohy sy tsy tapaka dia misoroka ny tsy fahombiazana lafo. Ampidiro ao anatin'ny fahazaranao ireto:

Elanela	Jereo	Action
Isaky ny miova	Zone maripana & amps	Famakiana log; manadihady izay misy fiviliana avy amin'ny fototra
MAHAVONONAan-kerinandro	Ny kalitao miempo sy ny faran'ny surface	Mitadiava tsipika vaovao, gel na fanovana vokatra
Isam-bolana	Fanadiovana sy fijerena bore/screw	Diovy ny toerana maty; mitadiava naoty na fanovana loko
MAHAVONONAaky ny telo volana	Famoahana visy / barika	Refesina ny elanelana; ampitahao amin'ny spec mba hanaraha-maso ny tahan'ny fitafy
Raha ilaina	Heater & thermocouple integrity	Soloy ny bandy/sensor tsy nahomby alohan'ny hiteraka vokatra ratsy

Fanontaniana apetraka matetika

Inona no atao hoe barika visy kambana conical?

Izy io dia singa extrusion kambana miendrika kambana izay misy visy kesika roa mihodina ao anaty barika kesika mifanentana. Ny taper dia manindry sy mametaka fitaovana amin'ny halavany fohy, mahatonga ny barika visy conical mety ho an'ny fantsona PVC, profil, takelaka ary WPC extrusion.

Inona no fitaovana ampiasaina tsara indrindra?

PVC henjana (sodina, profil, birao ary taratasy), hazo-plastika mitambatra, PE-monina profil sy resin kapila, miampy PVC pelletizing. Izy io dia mitantana vovobony maina matevina be dia be indrindra noho ny fidirany be dia be.

Inona no maha samy hafa azy amin'ny barika visy kambana parallèle?

Ny barika conical dia manify ary manangana fanerena avo miaraka amin'ny hety malefaka, mifanaraka amin'ny extrusion PVC/WPC mivantana. nybarika visy roa parallèlemitazona ny savaivony tsy tapaka sy ny hety avo kokoa, izay mifanaraka amin'ny fampifangaroana, masterbatch ary famenoana avo be.

Inona ny elanelana mahazatra eo amin'ny visy sy barika?

Ny elanelana kely eo amin'ny tendron'ny sidina sy ny rindrin'ny bore. Izy io dia napetraka mafy sy marina amin'ny ampahany vaovao; satria misokatra amin'ny akanjo, ny vokatra ary ny fihenan'ny tsindry. Ny fandrefesana azy tsindraindray no fomba mazava indrindra hanaraha-maso ny fitaovan'ny barika.

Ahoana ny fametrahana barika visy kambana conical?

Atsofohy ny hery ary hidio, diovy ny tavan'ny mpivady, atsangano ary ampifanaraho mba hihodina malalaka ny visy, tariby tsara ny faritra misy fanafanana sy thermocouple, ary ampiakaro tsikelikely amin'ny mari-pana ny barika ary alona alohan'ny hanombohana ny visy.

Inona no mahatonga ny akanjo amin'ny barika visy kambana conical?

Ny famenoana abrasive indrindra toy ny karbônina kalsioma, ny fibre hazo ary ny vera, dia miharatsy kokoa noho ny harafesina avy amin'ny fanodinana PVC, ny fikojakojana tsy dia tsara ary ny hamafin'ny tsy voafaritra. Ny sosona bimetallic na tungstène-carbide lalindalina kokoa dia mahatohitra tsara kokoa ny telo.

Impiry no tokony hojerena na hosoloina ny barika?

Manaova fanaraha-maso maso sy fanadiovana isam-bolana ary refesina isaky ny telo volana. Ny fotoana fanoloana dia miankina amin'ny enta-mavesatra sy ny ora fampandehanana - araho ny fironan'ny fitafy fa tsy hiandry ny tsy fahombiazana, ary manangana na manolo indray rehefa mandeha ny fahazoan-dàlana.

Ahoana no hifidianako ny habe mety ho an'ny tsipika extrusion?

Ampifanaraho amin'ny maodelin'ny extruder anao sy ny halavany ny savaivony sy ny vokatra kendrena, avy eo mifidiana fitsaboana ambonin'ny tany mifototra amin'ny maha-abrasive ny famolavolanao. Alefaso sary na santionany miaraka amin'ny refy lehibe mba hifanaraka tsara ny barika, fa tsy tombana.

Mila barika visy kambana conical mifanaraka amin'ny milinanao?

Alefaso aminay ny sarinao - na santionany miaraka amin'ny refy lehibe - ary ny injenieranay dia hanondro visy kambana sy barika kambana mifanentana tsara amin'ny hamafin'ny fitaovanao. Miaraka amin'ny fanodinana nitriding, bimetallic ary tungstène-carbide ao an-trano, dia manamboatra kojakoja mahatratra 62 HRC ao anaty lavaka izahay mandritra ny androm-piasana maharitra.
